首頁 > 產品展示 > 鋼絞線 >

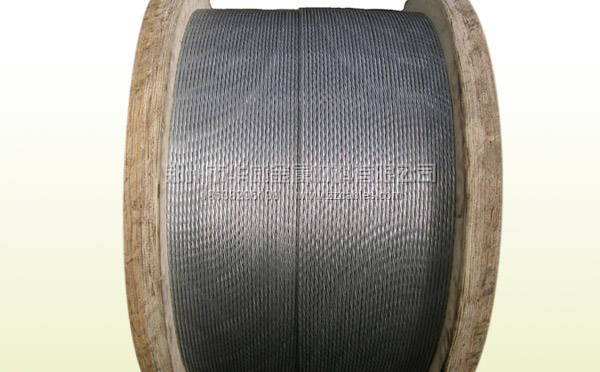

鍍鋅鋼絞線

產品類別:鋼絞線
產品名稱:鍍鋅鋼絞線
點擊次數:
摘要:
鍍鋅鋼絞線:鍍鋅鋼絞線/承力線主要用于電力系統的拉線及通信系統的通訊電纜承力線索,也用于鋼芯鋁絞線的鋼芯,我公司可以提供防腐鍍鋅鋼絞線產品。

鍍鋅鋼絞線的參數和性能:

鍍鋅鋼絞線采用的標準:

鍍鋅鋼絞線采用的標準是YB/T 5004-2001,效采于日本標準JIS G3537—1994《鍍鋅鋼絞線》。與日本標準相比存在差異如下:

鍍層重量髙于日本標準
鋼絲的公稱抗拉強度級別高于日本標準

YB/T 5004-2001是YB/T 5004-1993(由GB 1200—1988轉化)標準的修訂版,與前版標準相比,在以下方面進行了修訂:

1取消了電鍍鋅和薄鋅層C級、1175強度級;
2增加了鋼絞線直徑系列和1X37結構;
3將考核鋼絞線破斷拉力總和改為考核小破斷拉力;
4對鋼絲鍍層表面質量判定進行了界定。
自YB/T 5004-2001標準實施之日起,代替YB/T 5004-1993《鍍鋅鋼絞線》。YB/T 5004-2001標準于1993年12月發布

鍍鋅鋼絞線的分類:

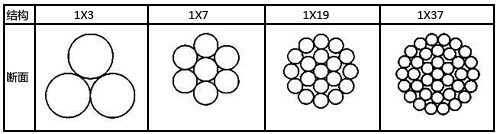

鋼絞線按斷面結構分為四種,如圖所示。

鋼絞線結構

鍍鋅鋼絞線結構

鍍鋅鋼絞線按公稱抗拉強度分為四級1270 MPa、l370MPa、l 470 MPa和1570 MPa。

鍍鋅鋼絞線內鋼絲鋅層級別分為三級:特A、A、B。鋅層級別應在合同中注明,未注明時由供方決定

鍍鋅鋼絞線的尺寸、外形、重量

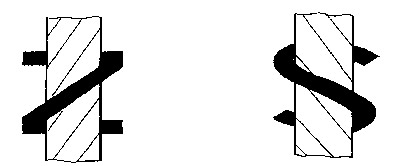

鍍鋅鋼絞線捻距應不大于其直徑的14倍,其他倍數的捻距應在合同中注明。鋼絞線外層捻向為右捻,外層鋼絲的捻向應與相鄰內層鋼絲的捻向相反(見下圖),如需改變捻向應在合同中注明。

鍍錫鋼絞線捻向

 無特殊要求時,鋼絞線的長度不得小于200 m,其長度偏差為:

公稱長度 允許偏差
<1000m +3%
≥1000 m +1.5%

鋼絞線按實際重量供貨,如需方要求按長度供貨,應在合同中注明(鍍鋅鋼絲的密度: 7.78 g/cm³).

鍍鋅鋼絞線標記示例:結構1X7、直徑6.0mm、抗拉強度1370 MPa、A級鋅層的鋼絞線標記為: 1X 7-6.0-1370-A-YB/T 5004—2001

鋼絞線用鋼絲應按YB/T 170.2、GB/T 4354規定的盤條制造。牌號由供方選擇,鋼絲鍍鋅用鋅錠應采用GB/T 470中的0號或1號鋅錠,鋼絞線內鋼絲(含鋼絲)應為同一直徑、同一強度、同一鋅層級別,鋼絞線的直徑和捻距應均勻,切斷后不松散。鋼絞線內鋼絲應緊密絞合,不應有交錯、斷裂和折彎。1X3結構鋼絞線和架空地線不允許接頭,其他類鋼絞線內鋼銓接頭應用電焊對接,任意兩接頭間距不得小于50m,接頭應做防腐蝕處理.

鍍鋅鋼絞線的力學性能

鋼絞線內拆股鋼絲的力學性能應符合表1規定。

表1鋼絞線內拆股鋼絲力學性能

鋼絲公稱直徑 直徑允許偏差 公稱抗拉強度/MPa 伸長率/%(Ln-200 mm) 扭轉/(次/360°(L-100d)
公稱抗拉強度/MPa
1270 1370 1470 1570
mm 不小于
1.00 ±0.05 1270 1370 1470 1570 2.0 18 16 14
1.10
1.20
1.3O
1.40
1.50
1.60
1.70
1.80 ±0.06 3.0 16 14 12
2.00
2.20
2.40
2.60 ±0.08
2.80 14 12 10
3.00 4.0
3.20
3.50 ±0.10
3.80
4.00

鋼絞線的小破斷拉力在表2?表5中給出。
注:根據用戶要求,可生產表2?表5中未列入的中間規格鋼絞線,力學性能按相鄰較低級別考核。


表2鋼絞線小破斷拉力

結構 1X3
公稱直徑 全部鋼絲
斷面面積
mm2
參考重量
kg/100m
公稱抗拉強度/ MPa
鋼絞線 鋼絲 1270 1370 1470 1570
mm 鋼絞線小破斷拉力/kN
6.2 2.90 19.82 16.49 23.10 24.90 26.80 28.60
6.4 3.20 24.13 20.09 28.10 30.40 32.60 34.80
7.5 3.50 28.86 24.03 33.70 36.30 39.00 41.60
8.6 4.00 37.70 31.38 44.00 47.50 50.90 54.40

表3鋼絞線小破斷拉力

結構 1X3
公稱直徑 全部鋼絲
斷面面積
mm2
參考重量
kg/100m
公稱抗拉強度/ MPa
鋼絞線 鋼絲 1270 1370 1470 1570
mm 鋼絞線小破斷拉力/kN
3.0 1.00 5.50 4.58 6.42 6.92 7, 43 7.94
3.3 1.10 6.65 5.54 7.77 8.38 8.99 9.60
3.6 1.20 7.92 6.59 9.25 9.97 10, 70 11.40
3.9 1.30 9.29 7.73 10.80 11.70 12.50 13.40
4.2 1.40 10.78 8.97 12.50 13.50 14.50 15.50
4.5 1.50 12.37 10.30 14.40 15.50 16.70 17.80
4.8 1.60 14.07 11.71 16.40 17.70 19, 00 20.30
5.1 1.70 15.89 13.23 18.50 20.00 21.40 22.90
5.4 1.80 17.81 14.83 20.80 22.40 24.00 25.70
6.0 2.00 21.99 18.31 25.60 27.70 29.70 31.70
6.6 2.20 26.61 22.15 31.00 33.50 35.90 38.40
7.2 2.40 31.67 26.36 37.00 39.90 42.S0 45.70
7.8 2.60 37.16 30.93 43.40 46.80 50.20 53.60
8.4 2.80 43.10 35.88 50.30 54.30 58.20 62.20
9.0 3.00 49.48 41.19 57.80 62.30 66.90 7.40
9.6 3.20 56.30 46.87 65.70 70.90 76.10 81.30
10.5 3.50 67.35 56.07 78.60 84.80 91.00 97.20
11.4 3.80 79.39 66.09 92.70 100.00 107.00 114.00
12.0 4.00 87.96 73.22 102.00 110.00 118.00 127.00

表4鋼絞線小破斷拉力

結構 1X3
公稱直徑 全部鋼絲
斷面面積
mm2
參考重量
kg/100m
公稱抗拉強度/ MPa
鋼絞線 鋼絲 1270 1370 1470 1570
mm 鋼絞線小破斷拉力/kN
5.0 1.00 14.92 12.42 17.00 18.40 19.70 21.00
5.5 1.10 18.06 15.03 20.60 22.20 23, 80 25.50
6.0 1.20 21.49 17.89 24.50 26.50 28.40 30.30
6.5 1.30 25.22 20.99 28.80 31.00 33.30 35.60
7.0 1.40 29.25 24.35 33.40 36.00 38.60 41.30
8.0 1.60 38.20 31.80 43.60 47.10 50.50 53.90
9.0 1.80 48.35 40.25 55.20 59.60 63.90 68.30
10.0 2.00 59.69 49.69 68.20 73.60 78.90 84.30
11.0 2.20 72.22 60.12 82.50 89.00 95.50 102.00
12.0 2.40 85.95 71.55 98.20 105.00 113.00 121.00
12.5 2.50 93.27 77.64 106.00 114.00 123.00 131.00
13.0 2.60 100.88 83.98 115.00 124.00 133.00 142.00
14.0 2.80 116.99 97.39 133.00 144.00 154.00 165.00
15.0 3.00 134.30 118.80 153.00 165.00 177.00 189.00
16.0 3.20 152.81 127.21 174.00 188.00 202.00 215.00
17.5 3.50 182.80 152.17 208.00 225.00 241.00 258.00
20.0 4.00 238.76 198.76 272.00 294.00 315.00 337.00

表5鋼絞線小破斷拉力

結構 1X3
公稱直徑 全部鋼絲
斷面面積
mm2
參考重量
kg/100m
公稱抗拉強度/ MPa
鋼絞線 鋼絲 1270 1370 1470 1570
mm 鋼絞線小破斷拉力/kN
7.0 1.00 29.06 24.19 31, 30 33.80 36.30 38.70
7.7 1.10 35.16 29.27 37.90 40.90 43.90 46.90
9.1 1.30 49.11 4 0.88 53.00 57.10 61.30 65.50
9.8 1.40 56.96 47.42 61.40 66.30 71.10 76.00
11.2 1.60 74.39 61.92 80.30 86.60 92.90 99.20
12.6 1.80 94.15 78.38 101.00 109.00 117.00 125.00
14.0 2.00 116.24 96.76 125.00 135.00 145.00 155.00
15.5 2.20 140.65 117.08 151.00 163.00 175.00 187.00
16.8 2.40 167.38 139.34 180.00 194.00 209.00 223.00
17.5 2.50 181.62 151.19 196.00 211.00 226.00 242, 00
18.2 2.60 196.44 163.53 212.00 228.00 245.00 262.00
19.6 2.80 227.83 189.66 245.00 265.00 284.00 304.00
21.0 3.00 261.54 217.72 282.00 304.00 326.00 349.00
22.4 3.20 297.57 247.72 321.00 346.00 371.00 397.00
24.5 3.50 355.98 296.34 384.00 414.00 444.00 475.00
28.0 4.00 464, 95 387.06 501.00 541.00 580.00 620.00

鋼絞線破斷拉力有如下兩種測定方法,用戶應在合同中注明,當未注遍時,由供方自行選擇。
方法1為測定整條鋼絞線破斷拉力。
方法2為測定鋼絞線破斷拉力總和,按如下公式:
鋼絞線內鋼絲破斷拉力總和=鋼絞線小破斷拉力X換算系數
換算系數:
1X3結構為1.08
1X7結構為1.08
1X19結構為1.11
1X37結構為1.17

鍍層質量
熱鍍鋅鋼絲表面應鍍上均勻連續的鋅層,不得有裂紋和露鍍。 5-4.2鋼絲的鍍鋅層允許有不影響使用的局部白色斑點、閃點、薄膜和個別的鋅層堆積,但堆積的局部 加大值不得超過鋼絲直徑正偏差的2倍。
鋼絞線內拆股鋼絲的鍍層質量應符合表6規定.

表6鋼絲鋅層質量

鋼絲公稱直徑 mm 鋅層重量/(g/m²) 不小于 纏繞試驗芯桿 直徑為鋼絲
特A A B 直徑倍數
1.00 180 160 110 12
1.10
1.20
1.30 200
1.40 130
1.50
1.60 180
1.70 220
1.80 160
2.00 230 200 14
2.20 180
2.40 240 220 200
2.60 250
2.80 270 250 230
3.00 270
3.20 280 260
3.50 290 270 250
3.80
4.00

表A1鋼絞線主要用途推薦表

用途 結構 規格/mm 橫截面積/mm£
IlOkV ?500kV 高迅和超髙壓輸 電線路架空地線 及桿搭用拉線 1X7 7.8 35
1X7 .9.0 50
1X7 10.5 70
1X19 11,0 70
1 X19 13.0 100
1X19 15.0 135
1X37 15.5 150
1X37 16, 8 165
1X37 17, 5 180
郵電線桿架空拉線 1X7 5.4 --
1X7 6.0 --
1X7 6.6 --
1X7 9.0 --
