首頁 > 產品展示 > 新型絞線產品 >

擴徑導線

產品類別:新型絞線產品
產品名稱:擴徑導線
點擊次數:
摘要:
擴徑導線:鍍鋅支撐擴徑導線。該產品已占據國內的部分市場,參與國家220千伏和500千伏的輸電工程。我公司的擴徑導線榮獲鄭州市科技進步三等獎,鋁管支撐擴徑導線獲上海市科技成果二等獎

擴徑導線的參數和性能:

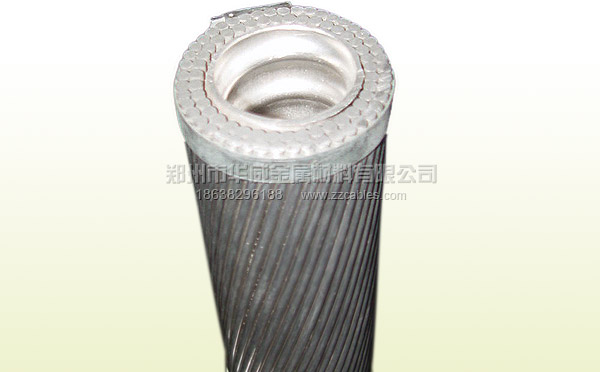

擴徑導線

擴徑導線標準

本產品按照企業Q/SX112-2003標準生產。

擴徑導線名稱、型號及適用范圍

名稱 型號 適用范圍
擴徑導線 LGKK 適于200~500kV電站軟母線。
新型軟母線 LGJK

擴徑導線結構示意圖

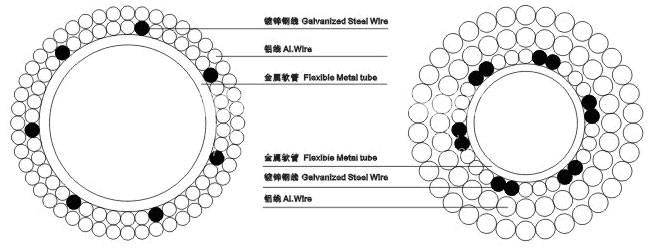

LGKK型擴徑導線橫截面圖(圖一)

LGKK型擴徑導線橫截面圖

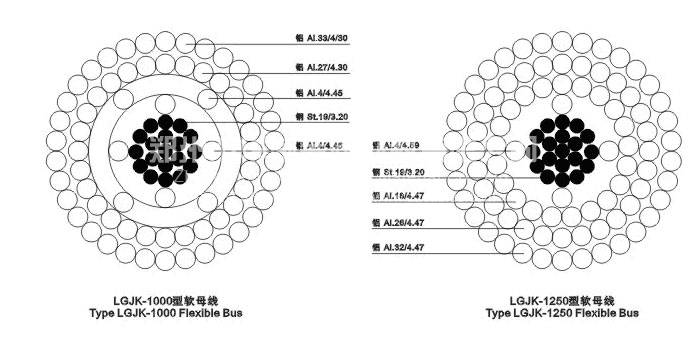

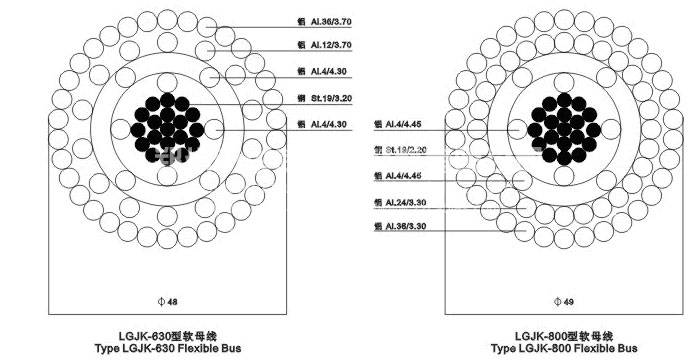

LGJK型擴徑導線橫截面圖(圖二)

LGJK型擴徑導線橫截面圖

LGJK型擴徑導線橫截面圖

擴徑導線結構及主要技術參數

LGKK型擴徑導線

型號、規格 LGKK-587 LGKK-900 LGKK-1400
導線外徑 (mm) 51 49 57
計算截面積
(mm2)
585.7 906.4 1387.8
49.5 84.83 105.0
總計 636.2 991.23 1493.8
導線結構根數/直徑
(mm)
支撐金屬軟管外徑 39.0 27.0 27.0
內層 35/3.0 18/3.0 15/3.0
7/3.0 12/3.0 15/3.0
次內層,鋁 48/3.0 28/4.0 28/4.0
次外層,鋁 - 3/4.0 34/4.0
外層,鋁 - - 40/4.0
計算總拉斷力(kN)
彈性系數(kN/mm2)
線膨脹系數(10-6/℃)
20℃直流電阻(Ω/km)
70℃載流量 (A)
單位重量 (kg/km)
137 205 289
71.54 58.7 58.02
20.6 20.4 20.8
0.0514 0.03317 0.02163
750 120 1290
2711 3650 5159

LGJK型新型軟母線

型號、規格 LGJK-630 LGJK-800 LGJK-1000 LGJK-1250 LGJK-1400
導線外徑 48 49 51 52 51
標稱截面積(mm2) 630 800 1000 1250 1400
計算截面積(mm2) 535.43 613.24 1001.40 1259.14 1399.6
125.81 152.81 152.81 152.81 134.3
總計 788.24 966.23 1154.21 1411.95 1533.9
導線結構根數/直徑
(mm)
銅絲 19/3.2 19/3.2 19/3.2 19/3.2 19/3.0
內層,鋁(支撐層) 4/4.55 4/4.50 4/4.35 4/4.60 13/4.5
次內層,鋁(支撐層) 4/4.55 4/4.60 4/4.55 18/4.47 19/4.5
次外層,鋁 11/3.70 24/3.80 27/4.30 26/4.47 25/4.5
外層,鋁 36/3.70 36/3.80 33/4.30 32/4.47 31/4.5
計算總拉斷力(kN)
彈性系數(kN/mm2)
線膨脹系數(10-6/℃)
20℃直流電阻(Ω/km)
70℃載流量(A)
單位重量(kg/km)
228 253 278 313 329
67.8 64.2 61.5 58.0 53.6
15.5 16.2 17.7 21.5 20.4
0.046433 0.036179 0.029314 0.023161 0.02133
815 904 1000 1147 1160
2994 3491 4013 4713 4962

擴徑導線產品使用特性

LGKK型擴徑導線的采用鍍鋅軟管涂"FZ903"防蝕脂后支撐擴徑,見圖一所示;而新型軟母線LGJK型則是鋼芯上用硬圓鋁線采用疏絞方式支撐擴徑,見圖二所示,兩者比較,LGJK有以下優點:
1、LGJK型系列導線中沒有金屬軟管,導線的原材料費用比LGKK型系列導線低。
2、LGJK型系列導線的使用壽命LGKK型系列導線長。因為LGJK型導線的使用壽命取決于鍍鋅鋼絲,而LGKK型導線的使用壽命取決于金屬軟管,鍍鋅金屬軟管壁薄,且耐腐性與導性中的鋁線、鋼線不匹配。
3、LGJK型導線的隱患比LGKK型導線少,有利于電站安全運行。電站用軟母線在使用時采用"T"型壓接易造成金屬軟管壓扁、壓破,嚴重時會造成導線積水。成為導線運行時的嚴重隱患;而LGJK型導線的鋼芯強度高,難于壓扁壓破,無此隱患。 4、LGJK型系列母線可適用于變電站中各級回路載流的需要,能增加電站設計的靈活性,尤其LGJK型大截面導線外徑較大,更適合海拔電站使用,而LGKK型導線則不具備上述優點。
5、LGJK型系列母線外層鋁線排布均勻緊密,具有良好的抗電干擾及減少電暈損失的優點;而LGKK型系列導線由于金屬軟管外徑偏差較大,必須導致導線結構不穩定或產生松股,凸線等現象,從而降低導線的電性能。
6、LGJK型系列軟母線的長期使用溫度為80℃。80℃時載流量可提高20%以上,因而產品經濟效益較好。
7、LGKK型導線在絞制生產時,因金屬軟管短,焊接次數多,因而軟管強度不高,且外徑偏差大,造成產品合格率低,制造時勞動強度大;而LGJK型系列軟母線在絞制時操作相對簡單,可保證產品質量的穩定性。
